BC547 NPN Transistor
Transistor Active Component
Part Number / SKU: BC547 (TO-92 Package)
📋 Technical Specifications
Type: NPN Bipolar Junction Transistor (BJT)
Package: TO-92
Collector-Emitter Voltage (Vce): 45V
Collector Current (Ic): 100mA (max)
Gain (hFE): 110 – 800
Power Dissipation: 500mW
Operating Temperature: -55°C to +150°C
🔹 BC547 Transistor क्या है?
BC547 एक NPN type transistor है जो electronic circuits में switching और amplification के लिए use होता है।
🔹 यह कैसे काम करता है?
जब Base (B) पर छोटा current दिया जाता है, तो Collector (C) से Emitter (E) तक बड़ा current flow होने लगता है।
👉 मतलब: छोटा signal → बड़ा control

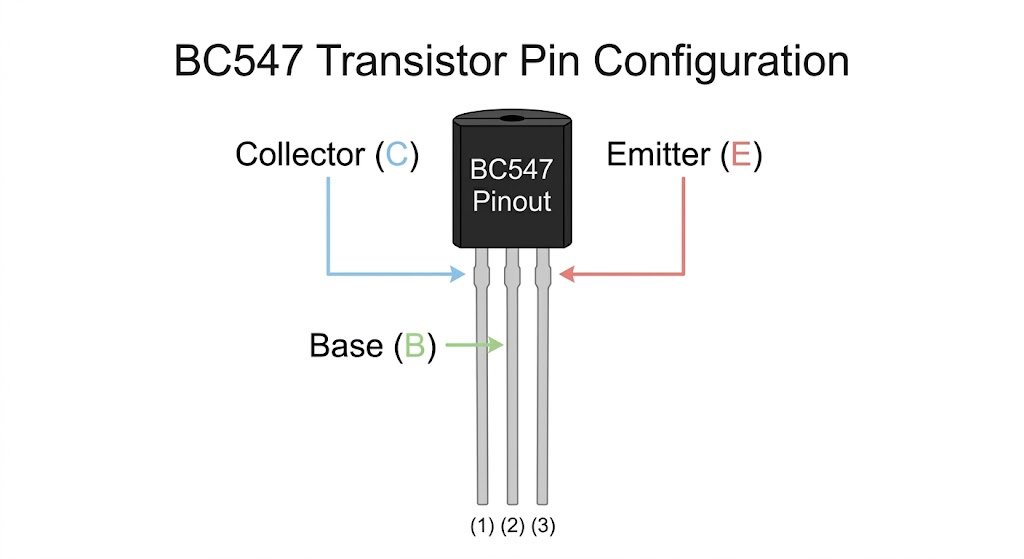

🔹 Pin Configuration (पिन पहचान)
(Flat side सामने रखें, pins नीचे की ओर)
Left → Collector (C)
Middle → Base (B)
Right → Emitter (E)
📊 Pin Diagram
_______
| |
| BC547 |
|_______|
| | |
C B E
🔹 कहाँ use होता है?
Relay switching
LED control
Buzzer circuits
Water Level Alarm
Amplifier circuits
🔹 Voltage & Current ध्यान रखें
Base current बहुत कम होना चाहिए
Collector current 100mA से ज्यादा नहीं
हमेशा resistor के साथ use करें
🔹 आसान उदाहरण
अगर तुम buzzer को ON/OFF करना चाहते हो sensor से → BC547 best है
🔹 What is BC547 Transistor?
BC547 is an NPN bipolar junction transistor used for switching and amplification.
🔹 How it works?
A small current at the Base allows a larger current to flow from Collector to Emitter.
👉 Small signal controls big current
🔹 Pin Configuration
(Hold flat side facing you)
Left → Collector
Middle → Base
Right → Emitter
📊 Pin Diagram
_______
| |
| BC547 |
|_______|
| | |
C B E
🔹 Applications
Relay switching
LED circuits
Buzzer control
Water level alarm
Amplifier circuits
🔹 Important Notes
Use base resistor
Do not exceed 100mA collector current
Suitable for low power circuits
